Hier zeige ich wie ich einen Roco Personenwagen mit Licht und Figuren ausrüste. Der Umbau ist etwas aufwendiger weil im Dach ein paar Stege mit Löcher versehen werden müssen.

Ich verwende die warmweissen LED Stäbe von www.kelltec.ch

Bitte beachte, dass dies meine Erfahrungen und Vorgehensweisen sind. Ich übernehme keine Garantie für Gelingen oder Defekte.

Die Anleitung als Schritt-für-Schritt PDF habe ich mit meiner Modellbahn Verwaltung MobaVer im InfoPad erstellt

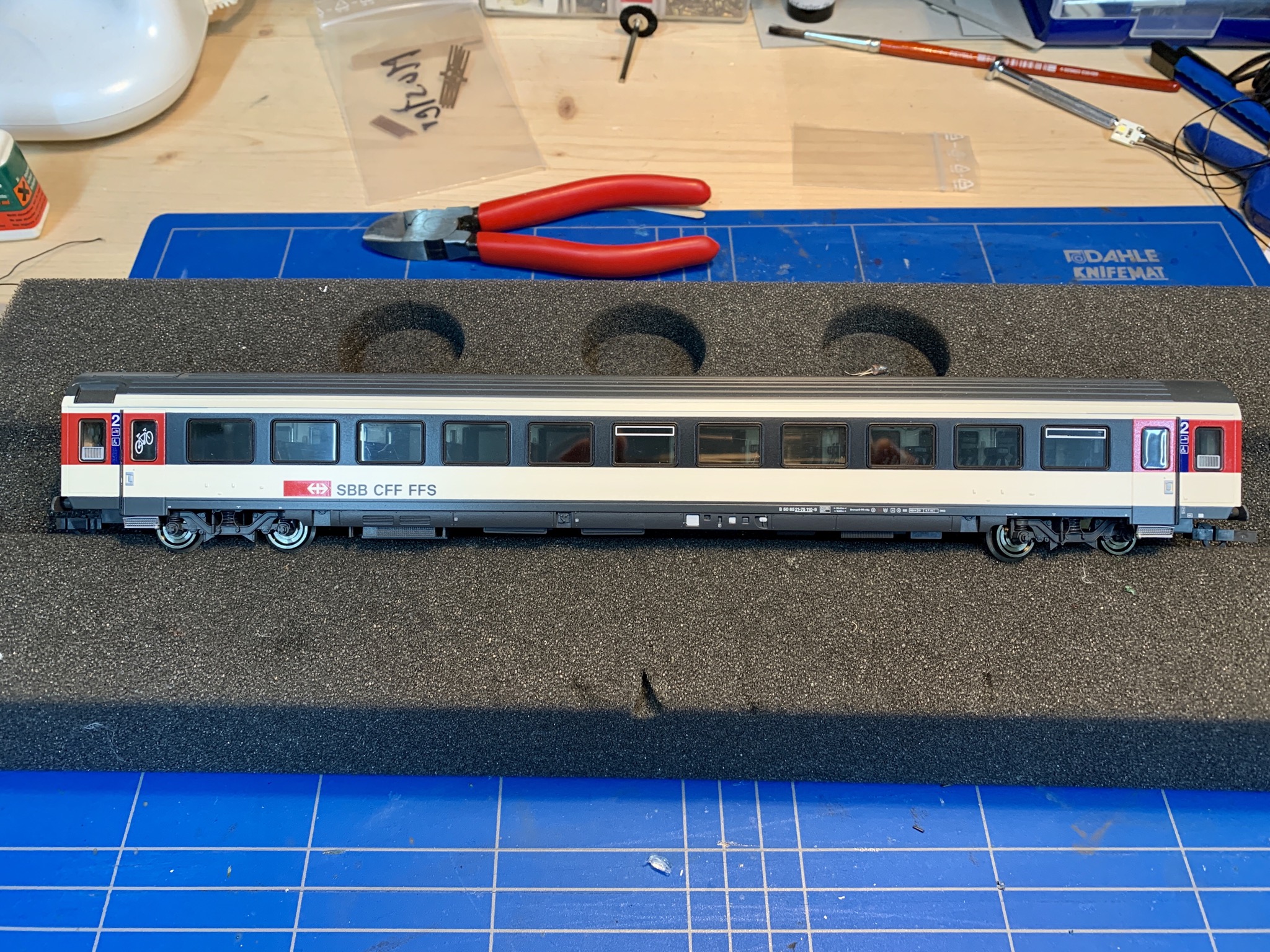

Dieser massstäblich lange Personenwagen EWIV von ROCO soll mit Innenbeleuchtung und Figuren ausgerüstet werden

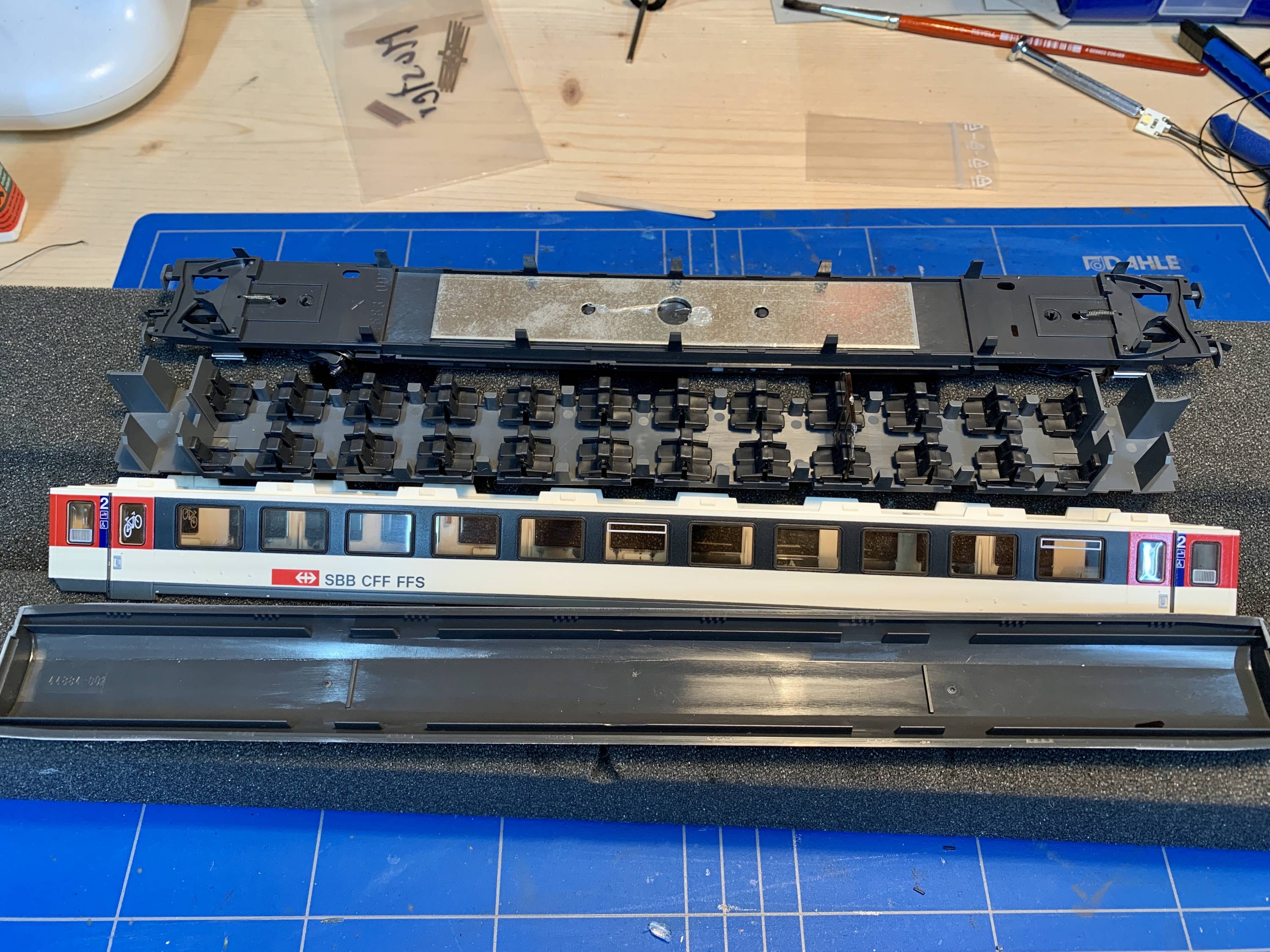

Als erstes komplett zerlegen, auch das Dach muss entfernt werden. Bei diesem Wagen ist es aufgeklipst und kann von innen nach aussen aufgedrückt werden

Anzeichnen der Positionen für die Löcher in den Querstegen. Für den Kondensator ist je nach Grösse ein Loch von etwas über 10mm nötig

zum bohren verwende ich Holzbohrer, die lassen sich dank ihrer Spitze genau positionieren. Vorsichtig und langsam drehend bohren

Hier mache ich 5mm Löcher

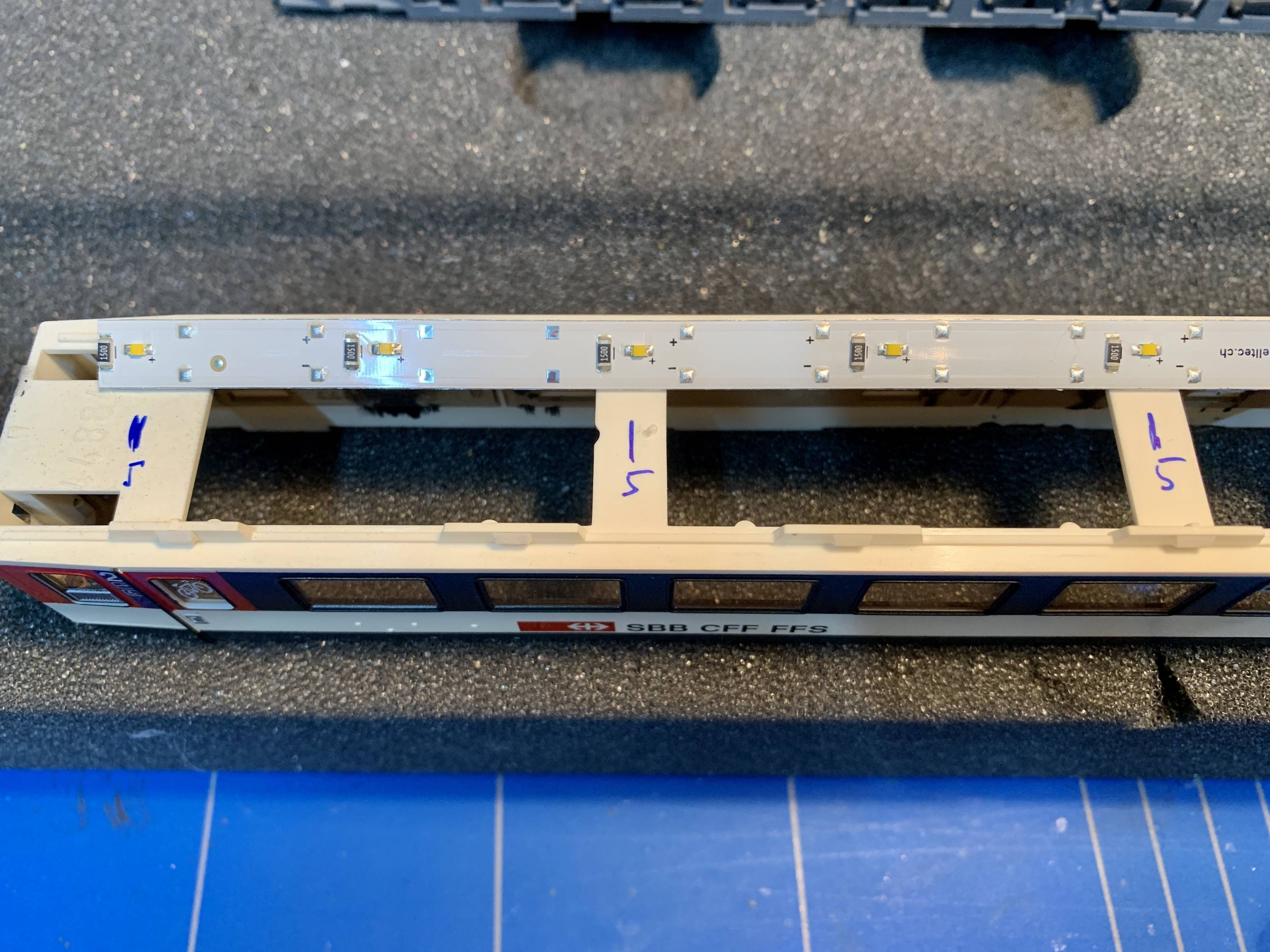

Zur Kontrolle den LED Stab hinhalten.

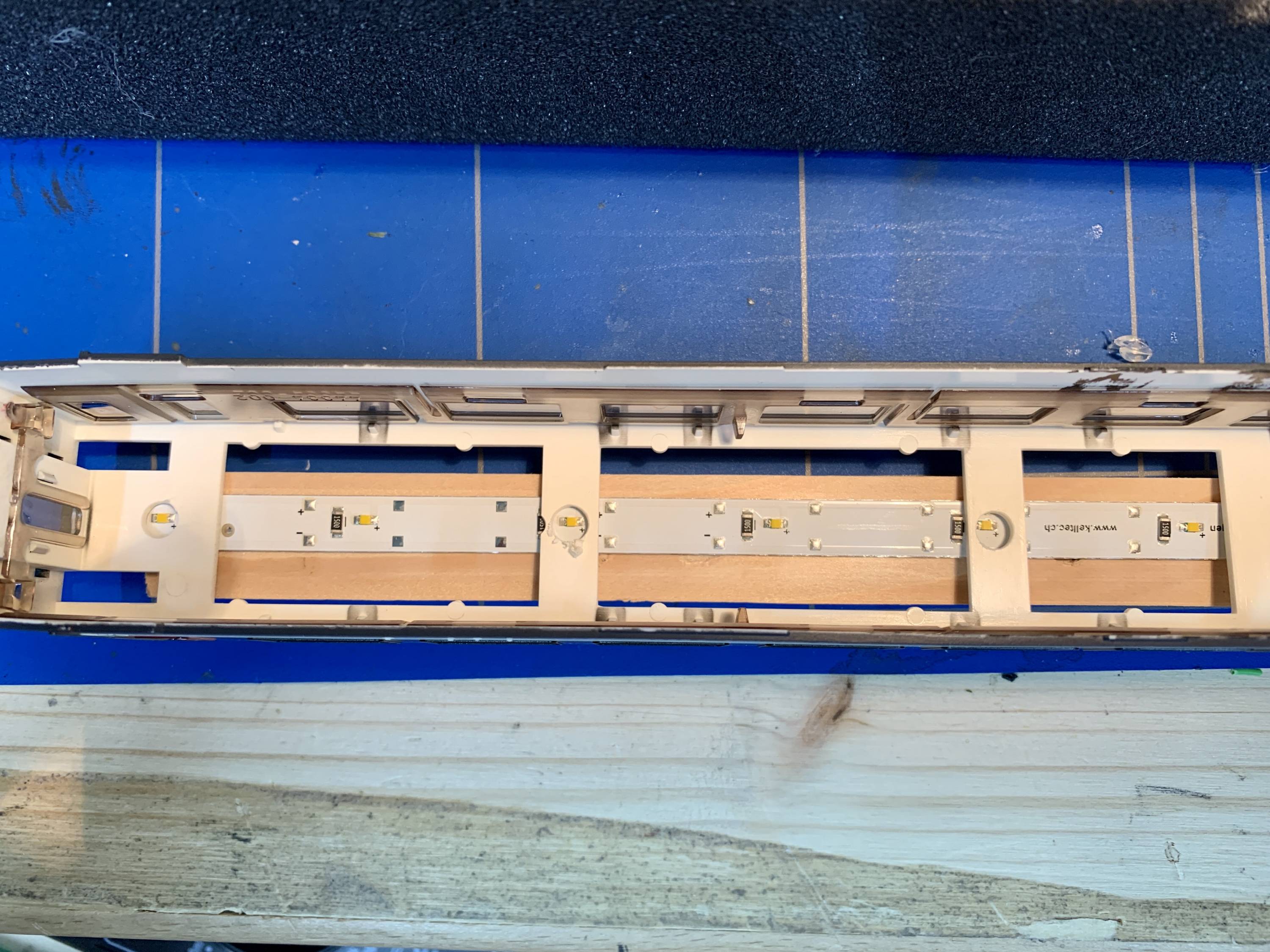

Perfekt, die LED können problemlos nach unten leuchten

Bitte beachten, je nach verwendeter Beleuchtung sind andere Löcher oder vielleicht auch gar keine nötig

Ich verbaue einen Kondensator als Flackerschutz, so leuchten die Lichter auch bei leichten Kontaktschwierigkeiten

Hier bringe ich diesen so unter, dass er durch das Loch nach unten gesteckt werden kann und dort dann leicht zur Seit gedrückt wird

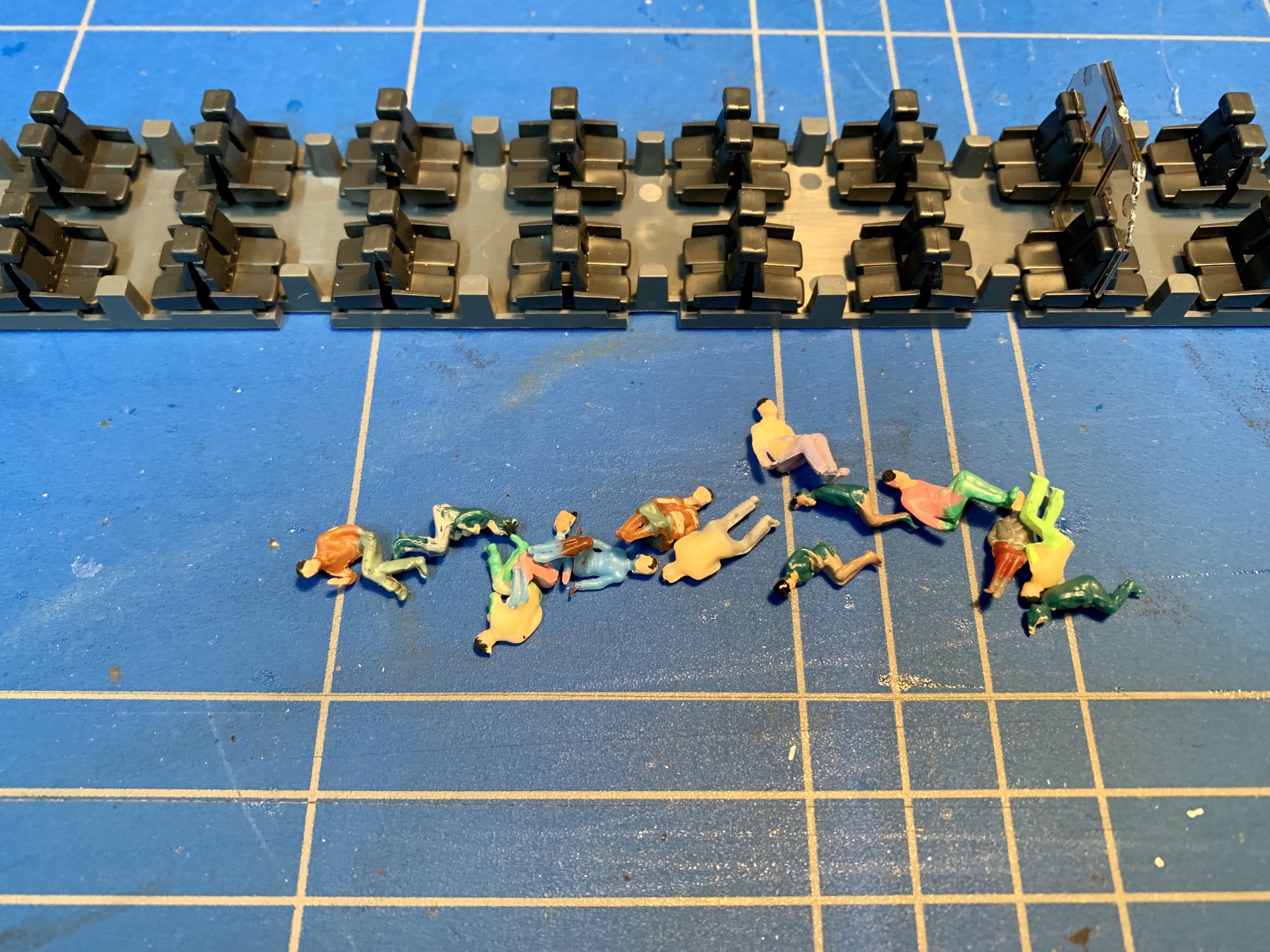

Wenn der Wagen schon offen ist sollen auch gleich Figuren rein.

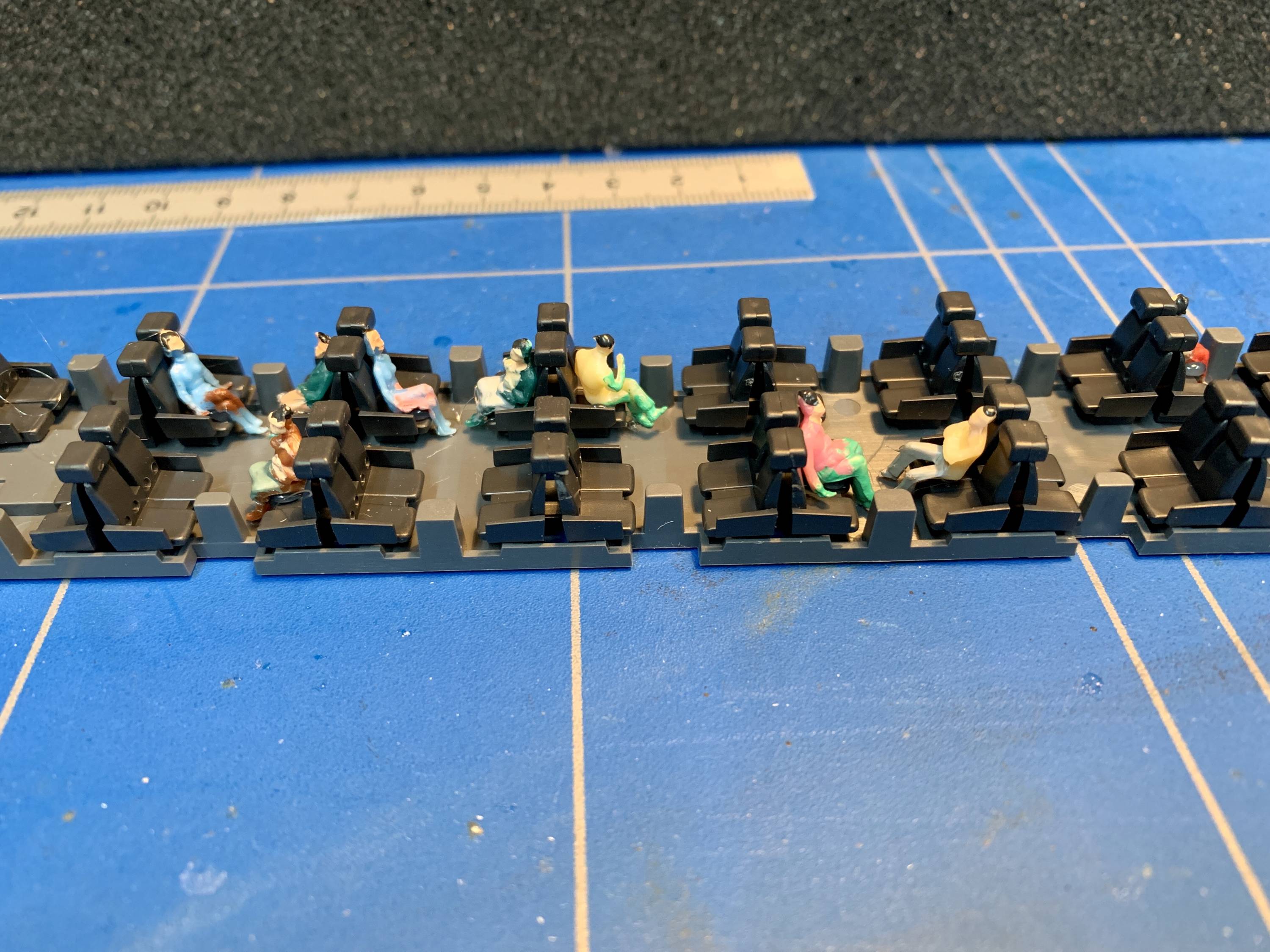

Platz genommen. Die Figuren hab ich mit Heisskleber fixiert

Weil der Kunststoff relativ dünn und erst noch weiss ist, scheint leider das Licht hindurch.

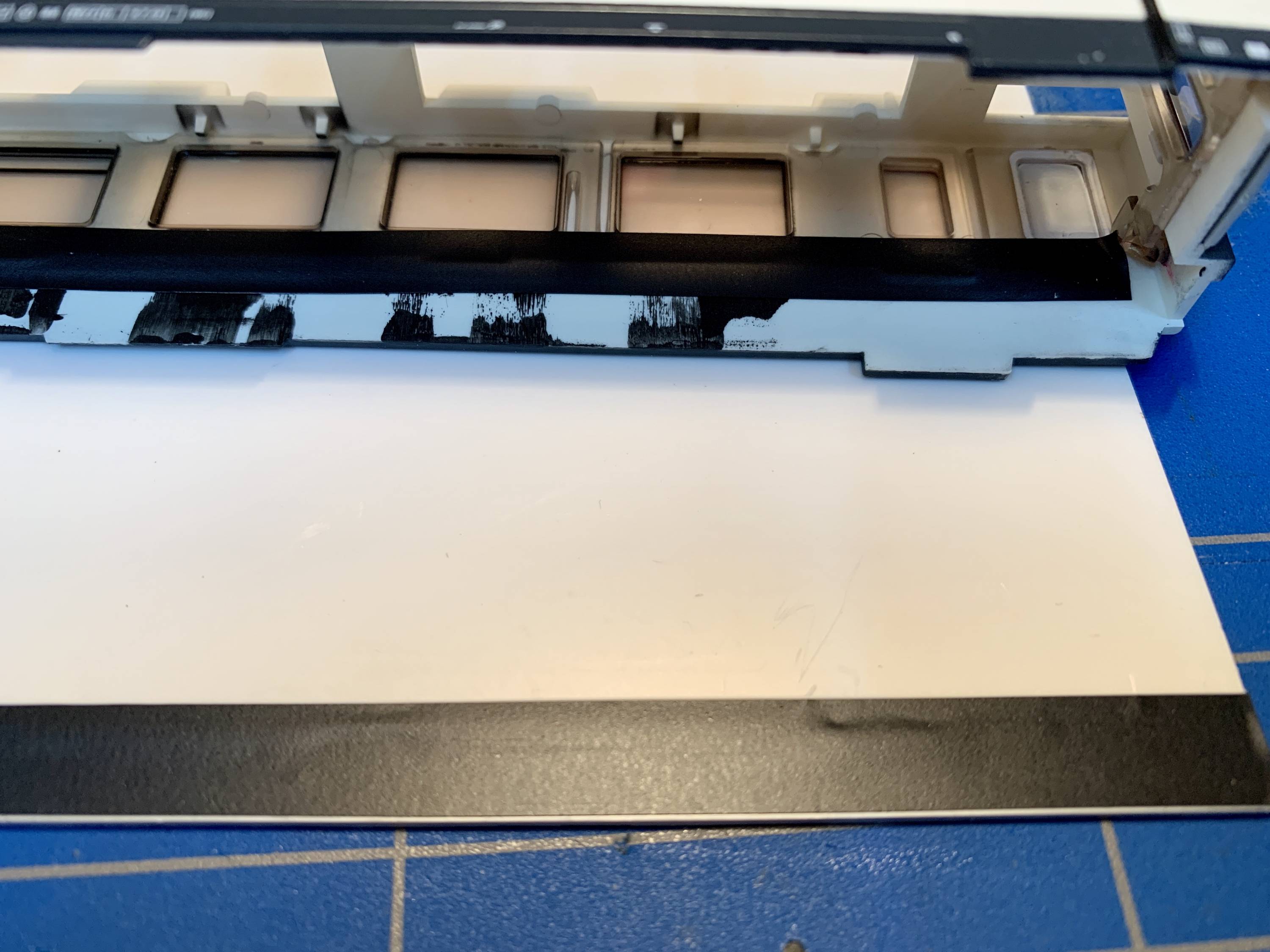

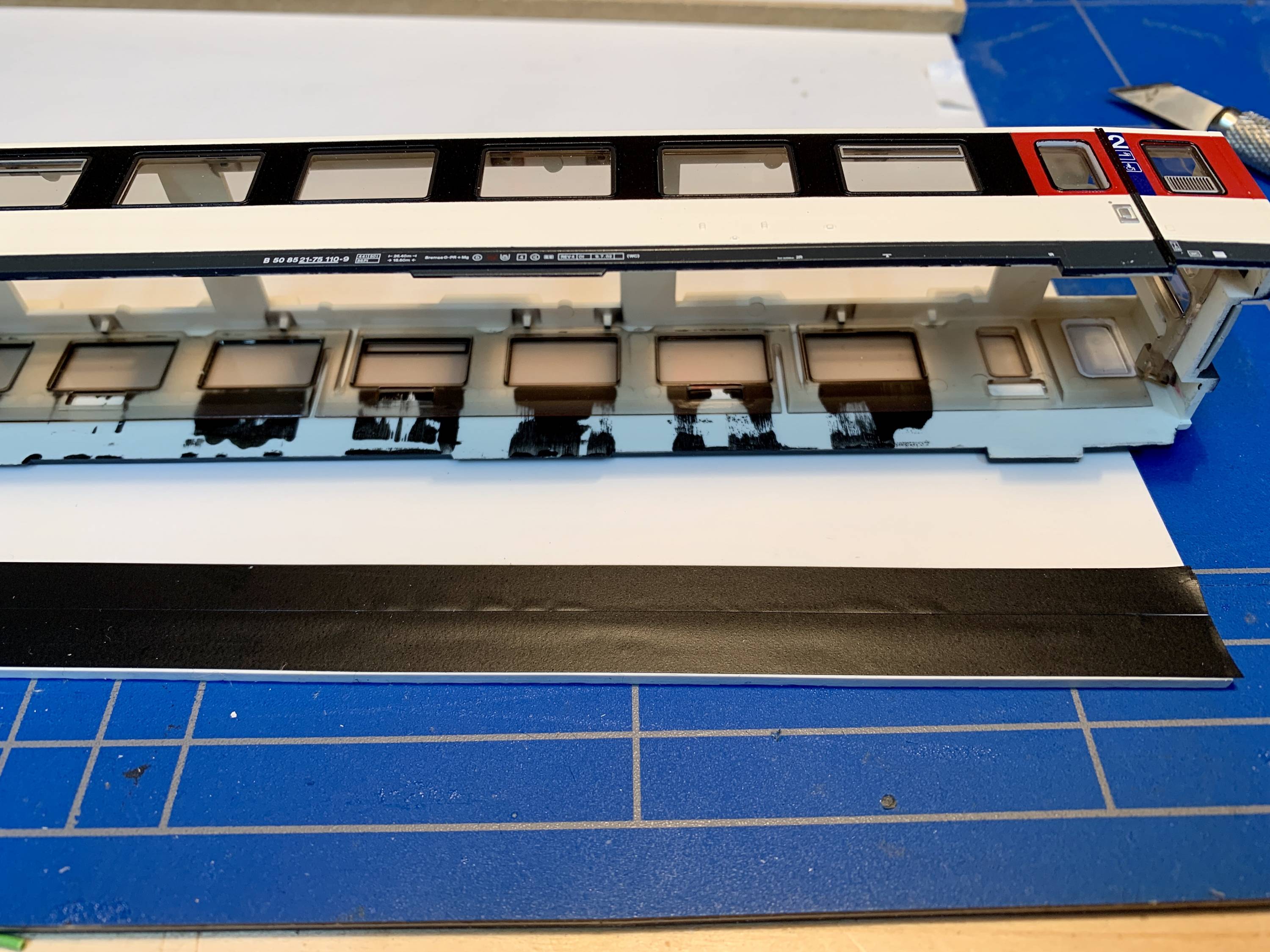

Aus diesem Grund klebe ich einen Streifen schwarzes Isolierband ein. Malen geht natürlich auch, einfach auf die Fenster aufpassen

Isolierband der Länge nach geschnitten und eingeklebt

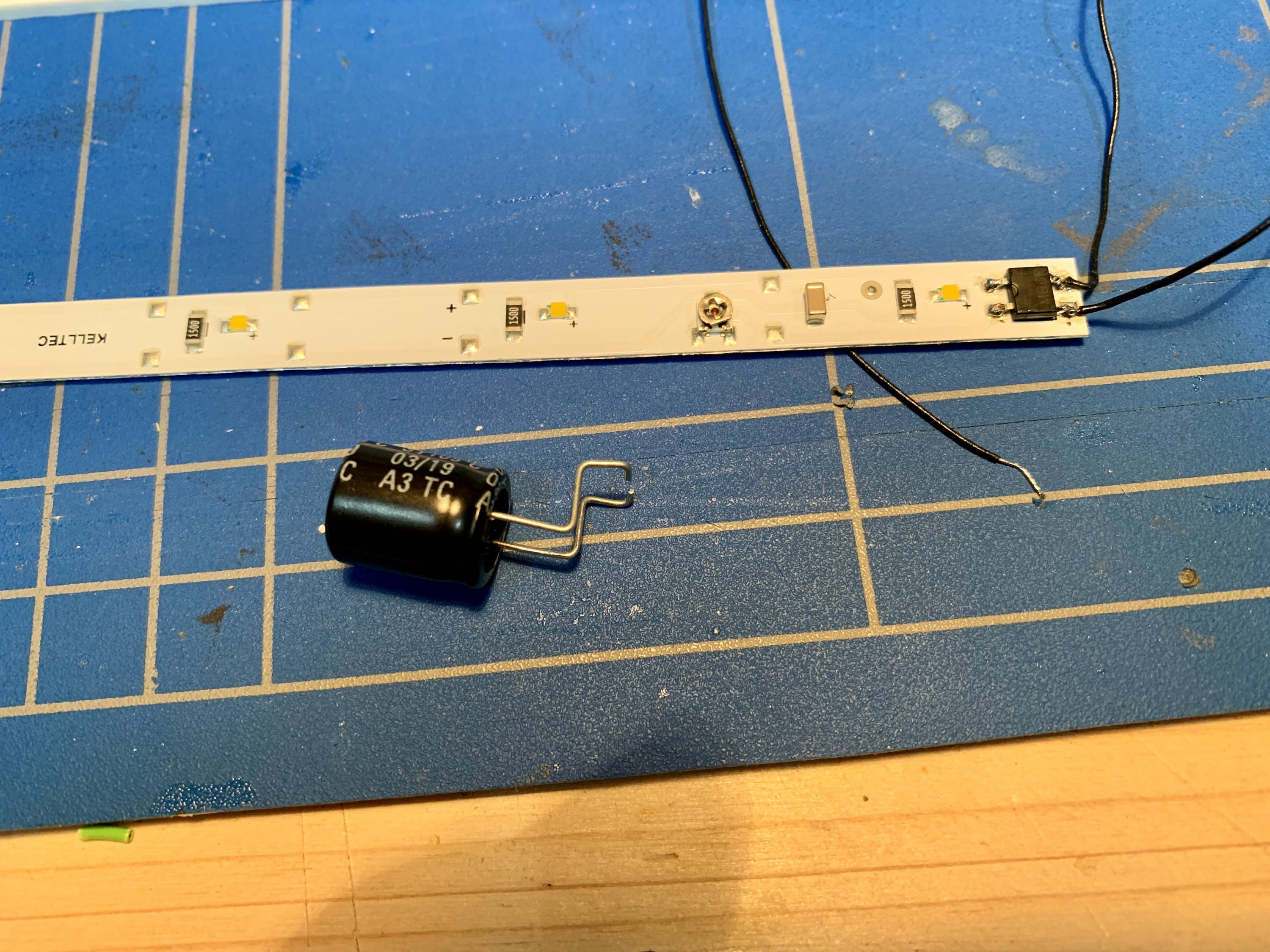

Damit der Kondensator durch das Loch gesteckt und dann entsprechend positioniert werden kann müssen die Anschlüsse entsprechend gebogen werden

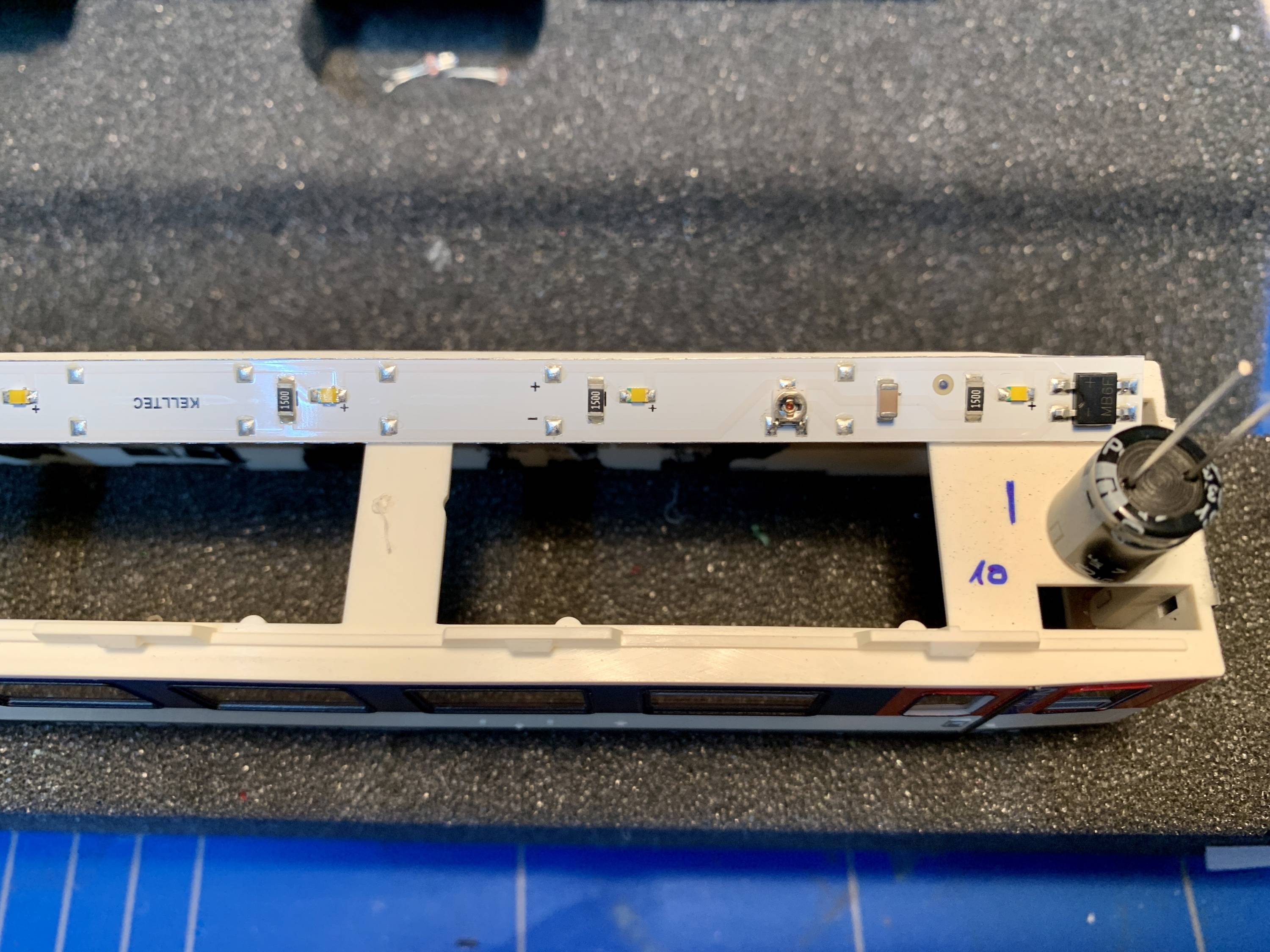

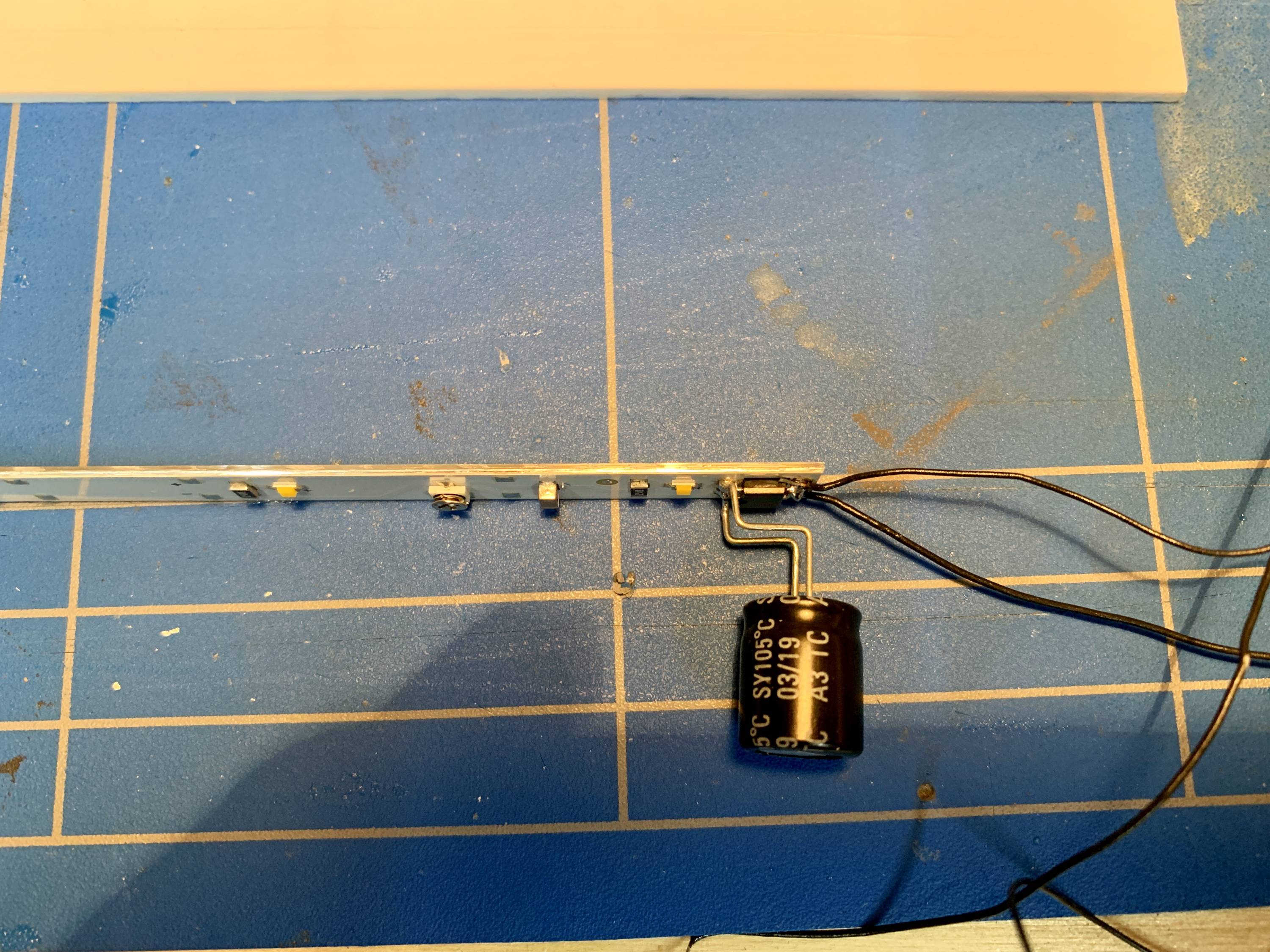

Kondensator anlöten

Unbedingt auf die korrekte Polarisierung achten, und auch wo dieser angeschlossen wird. Bei den LED Stäben von Kelltec ist das gleich beim Gleichrichter auf der Seite der LED‘s

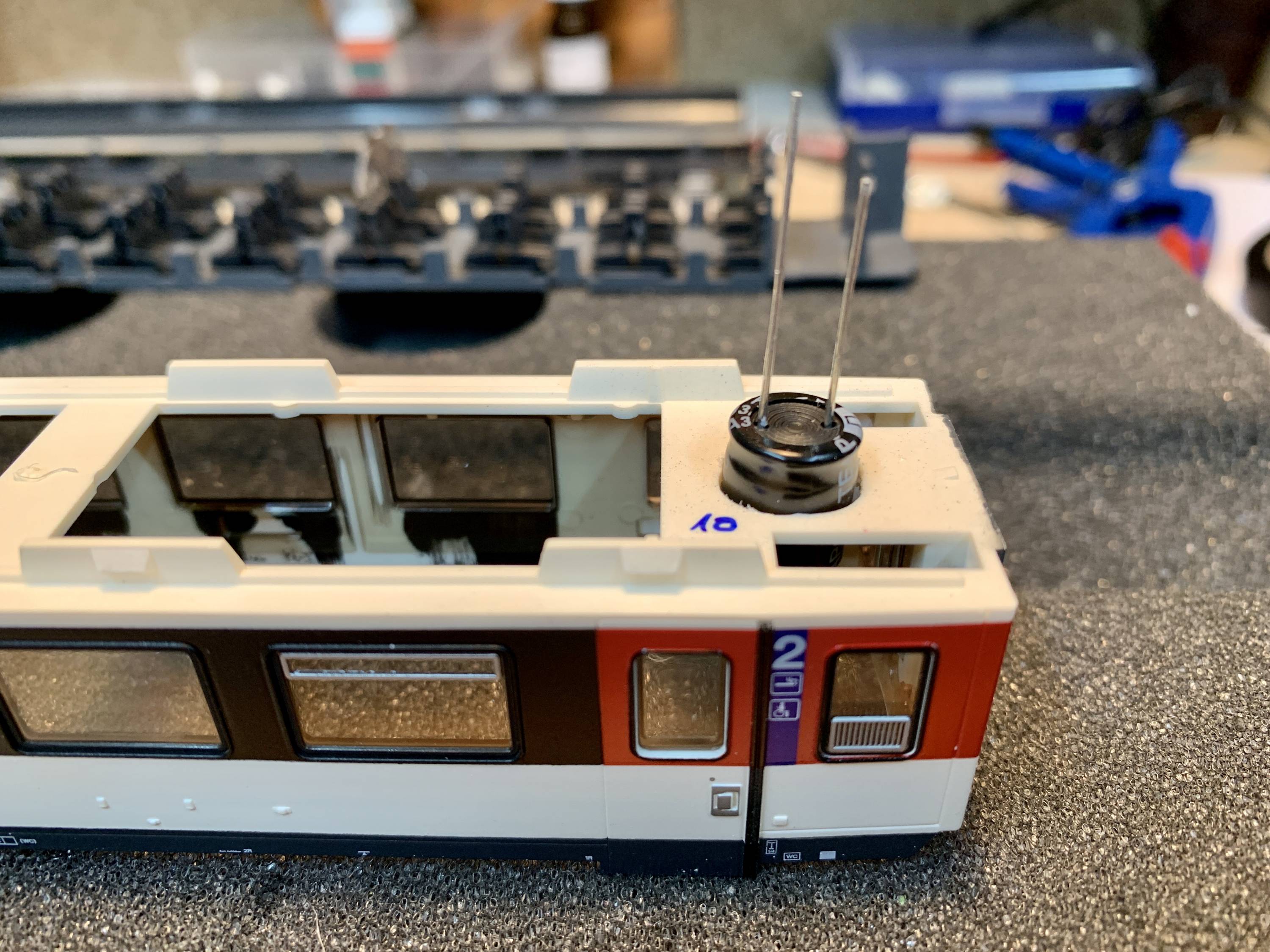

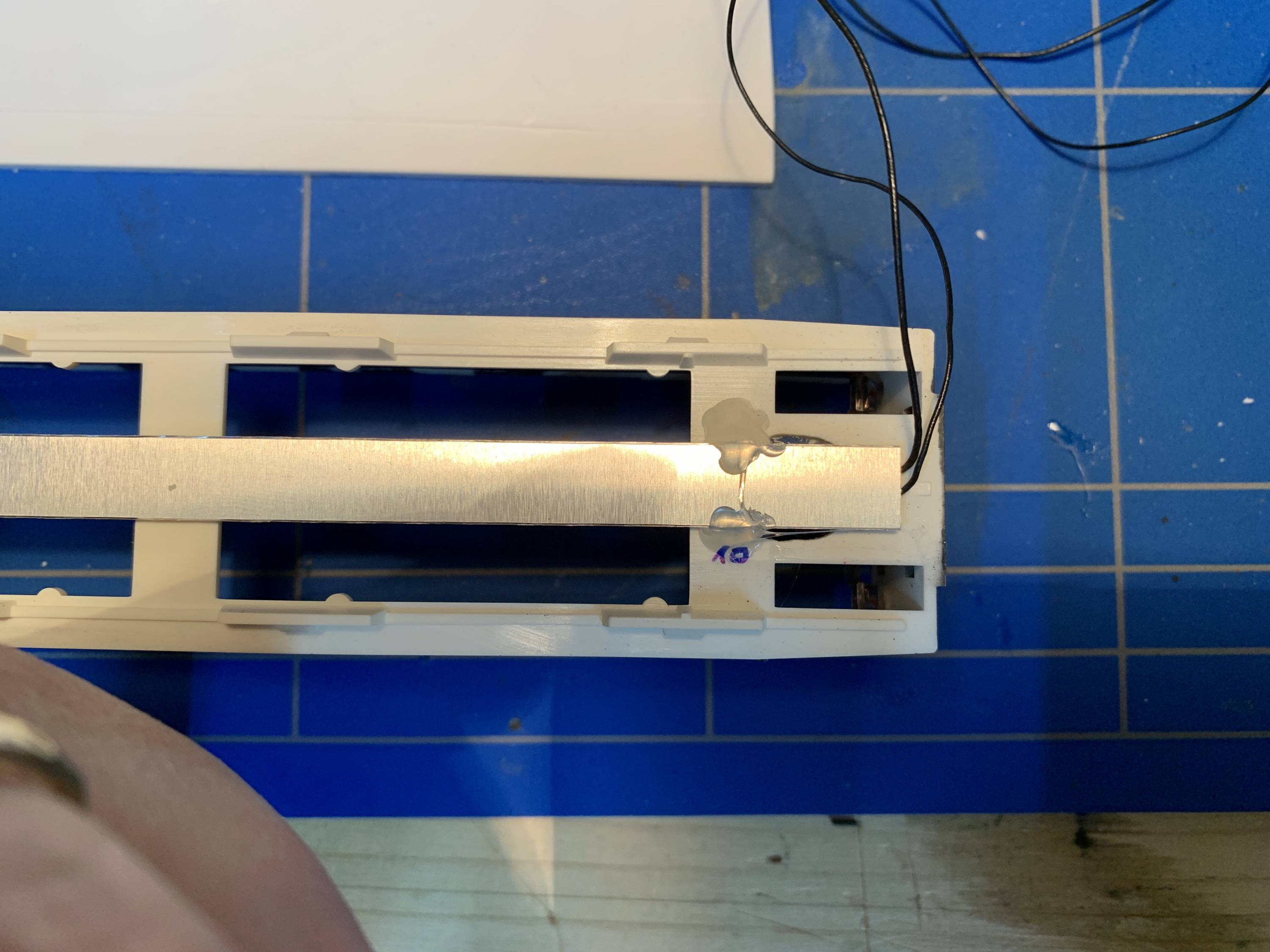

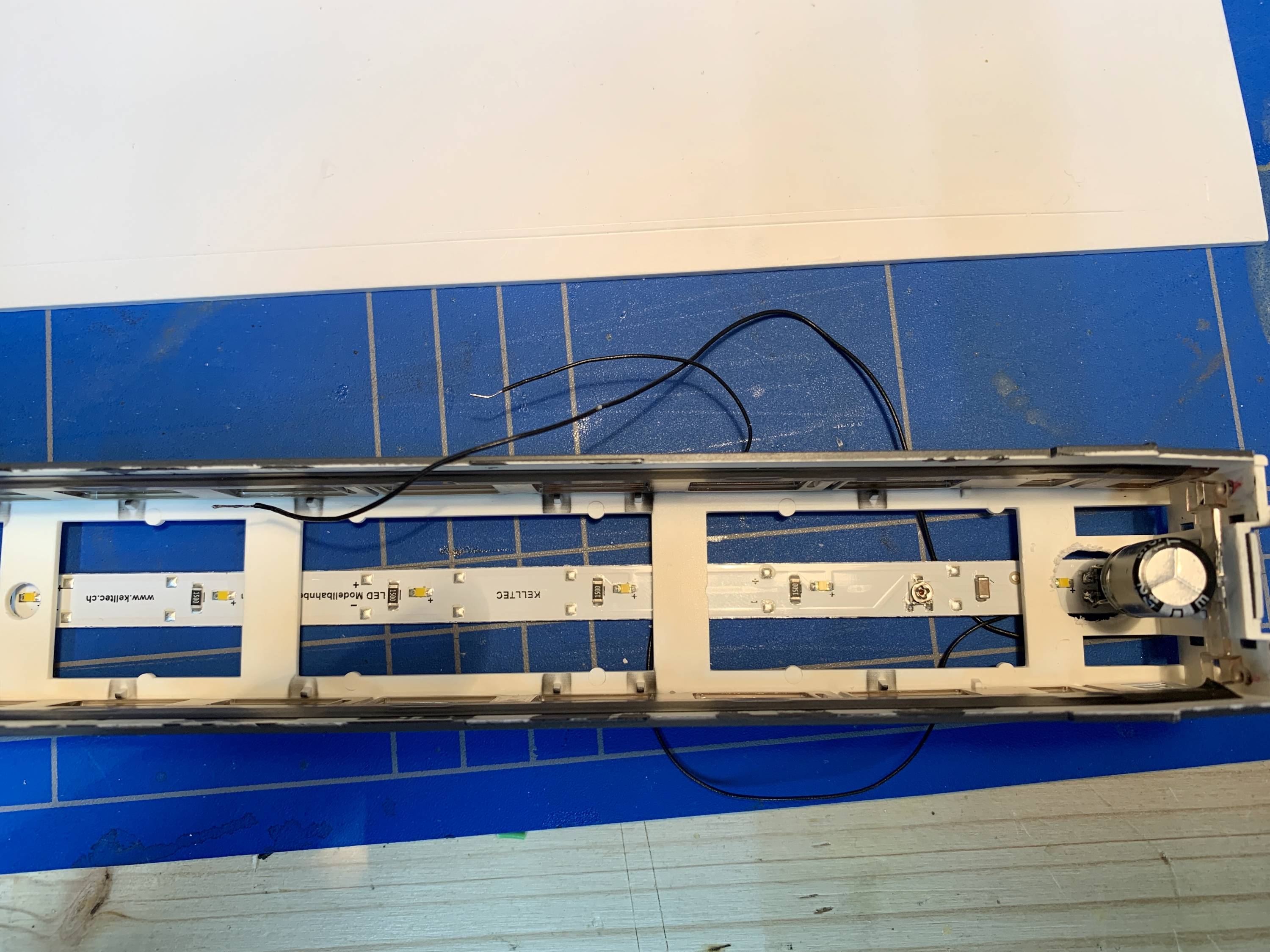

Kondensator durch das Loch gesteckt und positioniert. Gut zu sehen, das die LED noch nach unten leuchten kann

Wenn das ganze passt mit Heisskleber im Dach fixieren, sparsam verwenden

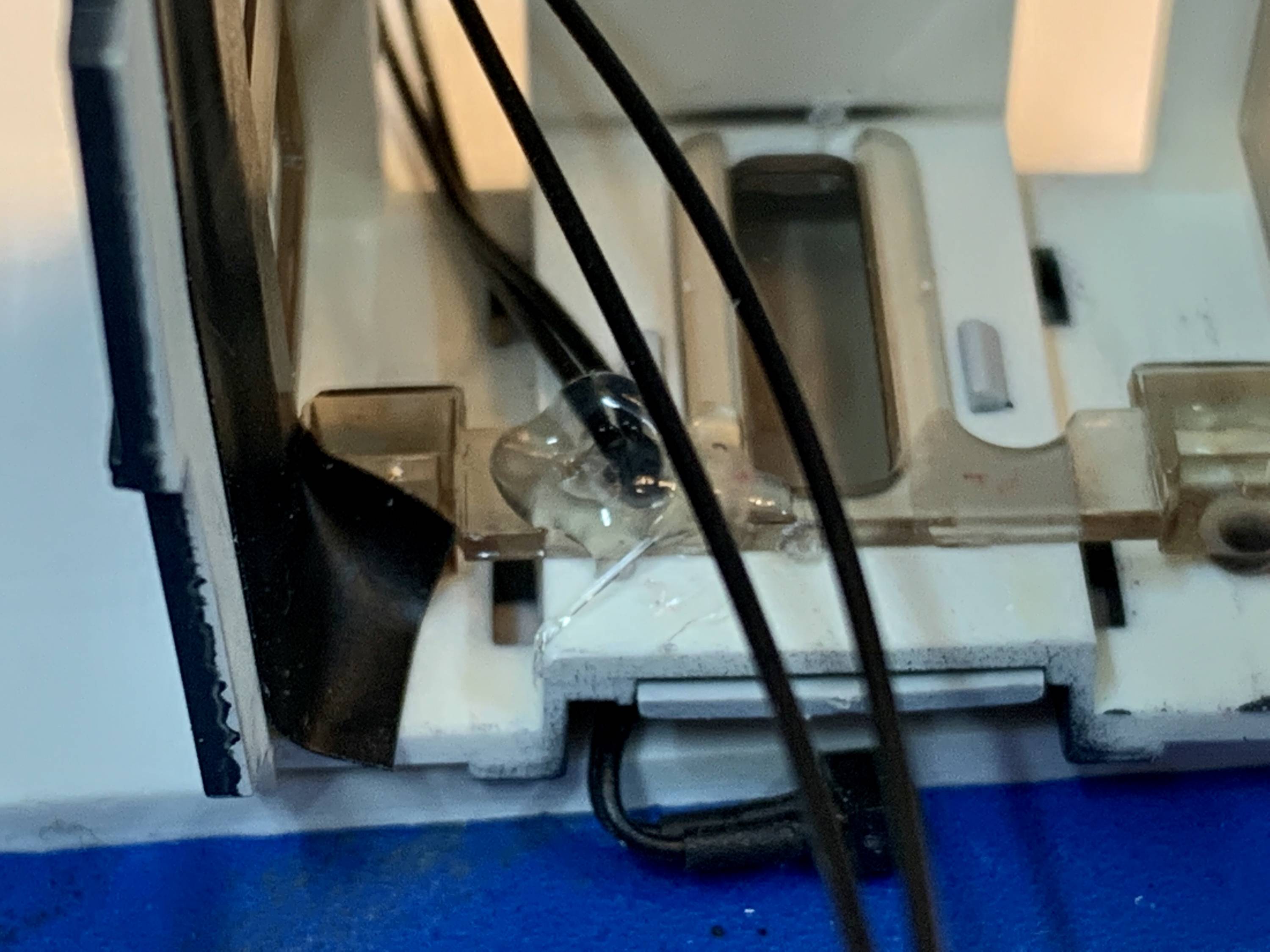

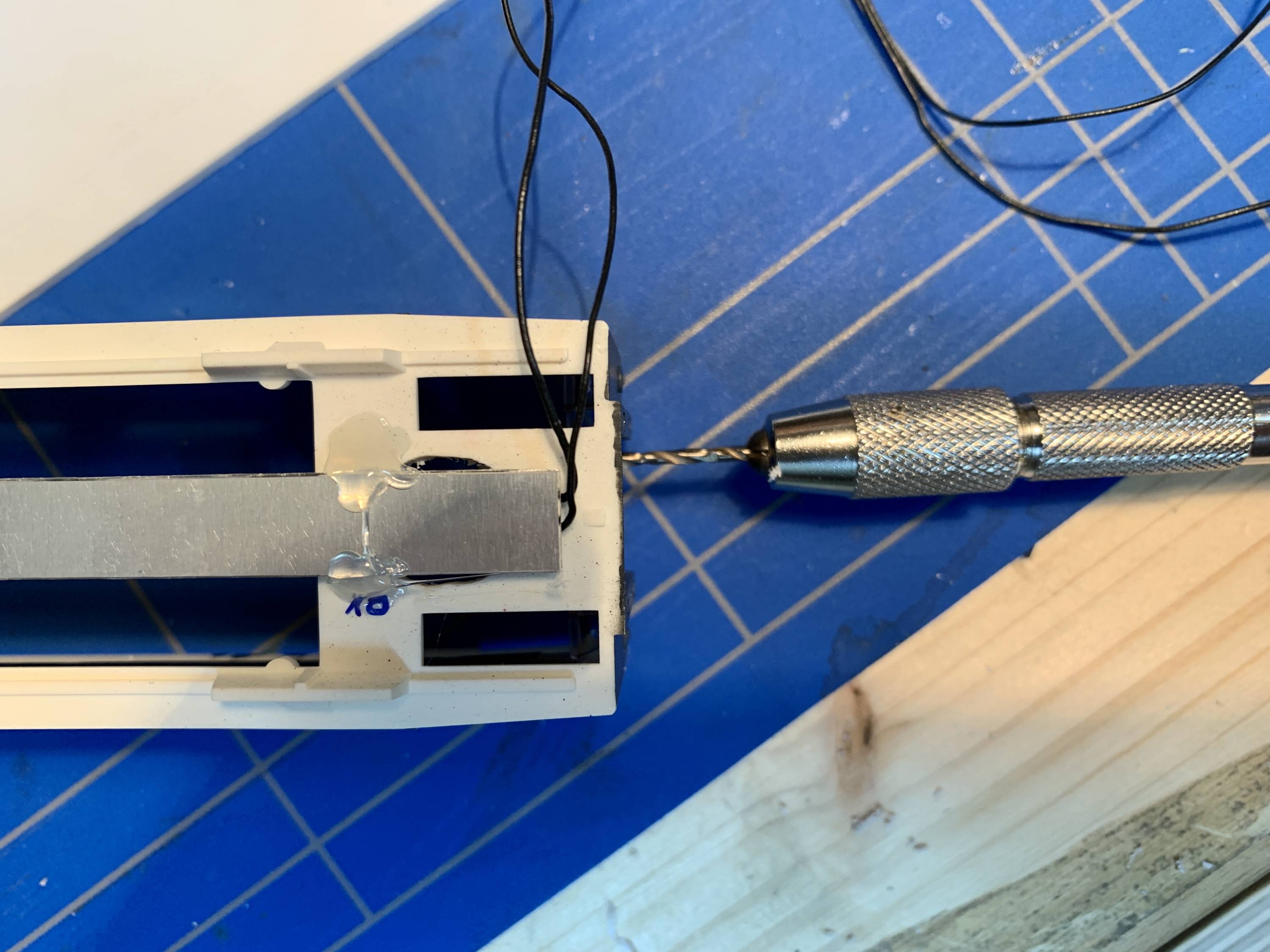

Ich verwende zur Stromübertragung kleine Micro-Steckverbinder. Diese führe ich im Mitteldurchgang durch, dazu sind auf beiden Seiten je ein Loch 1.5mm zu bohren. Die Position bitte selber ermitteln, ich bohre im unteren Drittel am Rand der Türe

Kabel innen in den Dachbereich führen sowie innen mit einem Tropfen Heisskleber fixieren

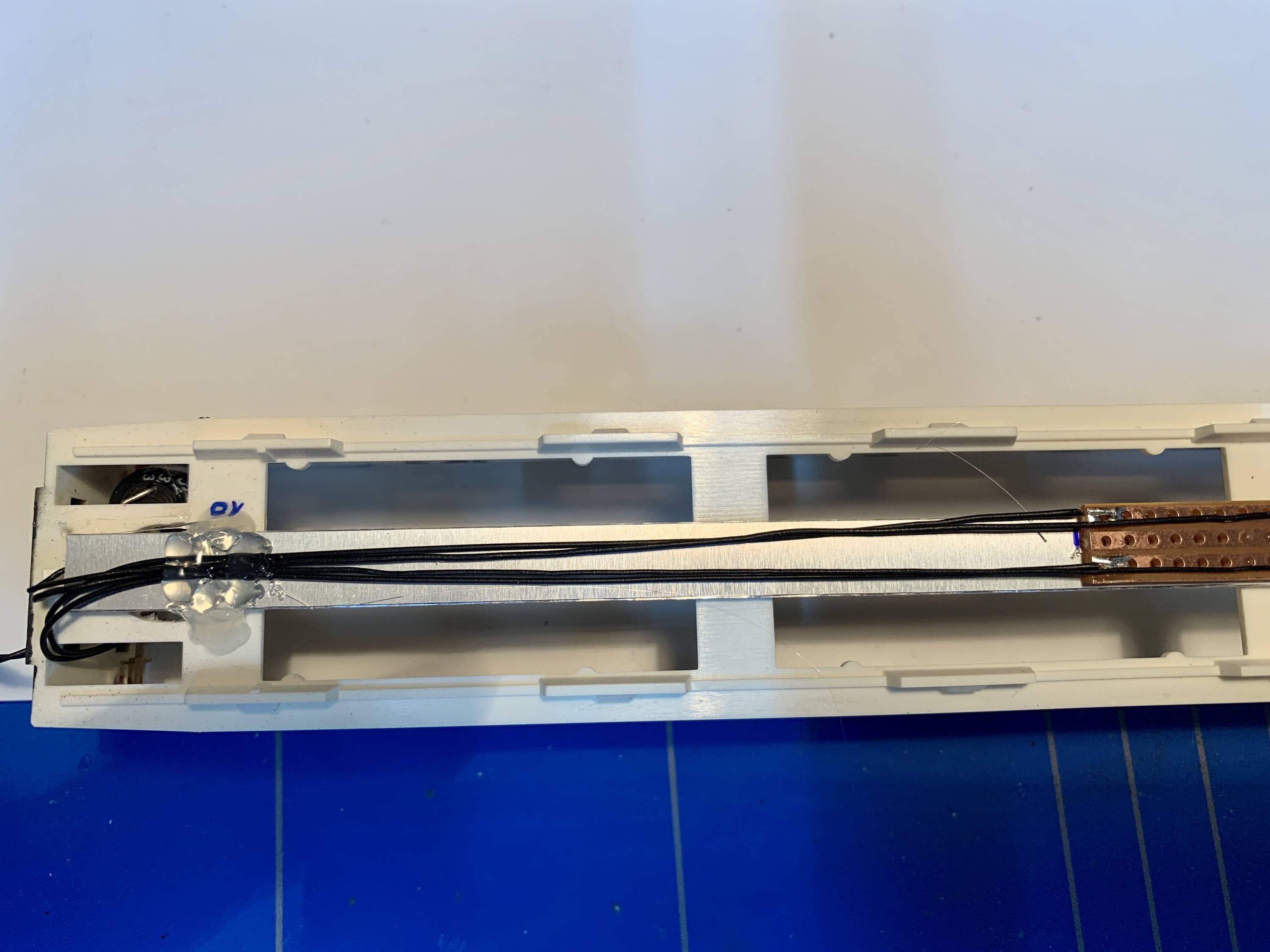

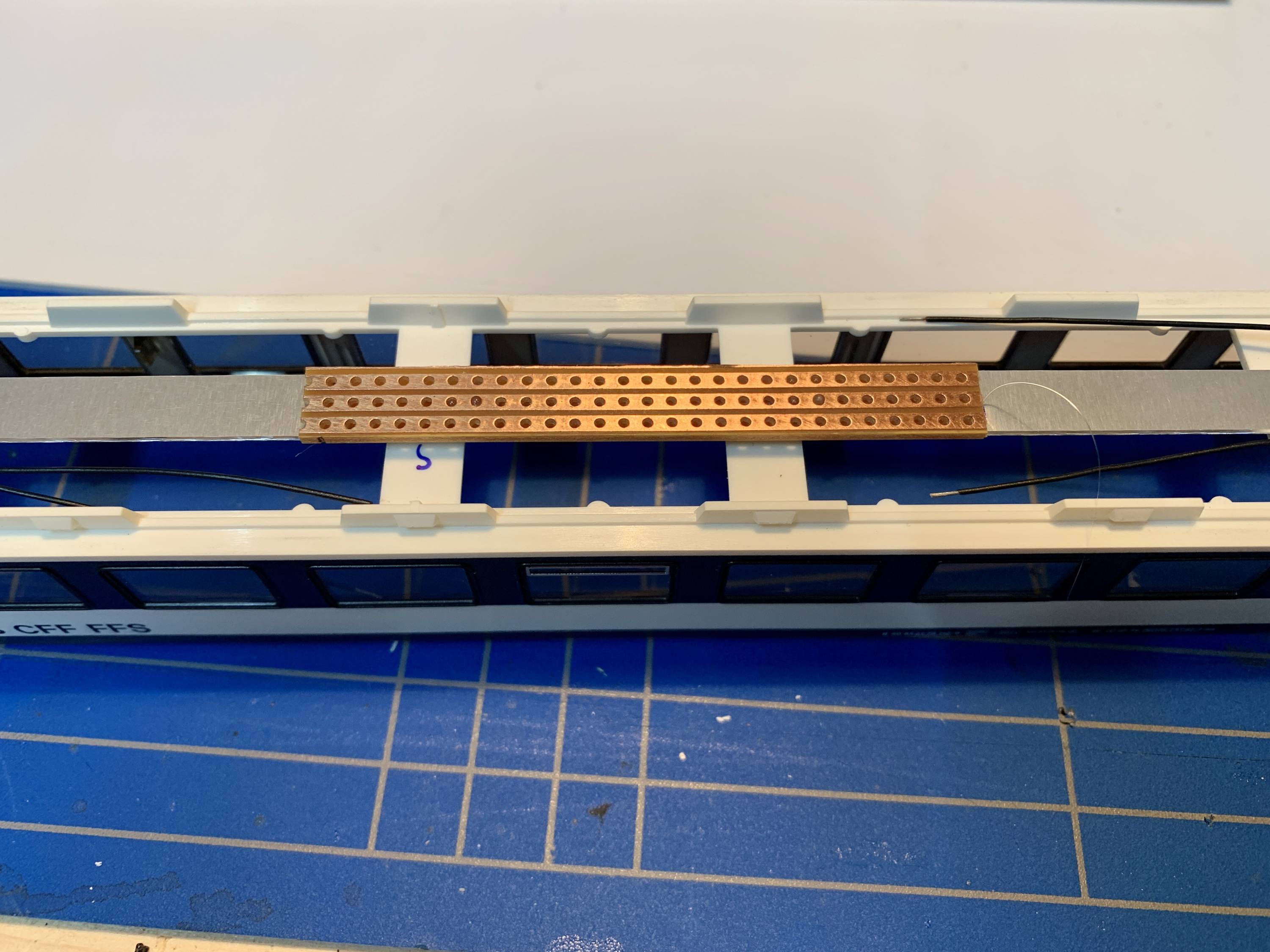

Um die Kabel im Dachbereich sauber verlegen zu können klebe ich ein Stück Lochraster Platine ein. So lassen sich alle Kabel sauber anlöten und nachher ist von innen nichts zu sehen

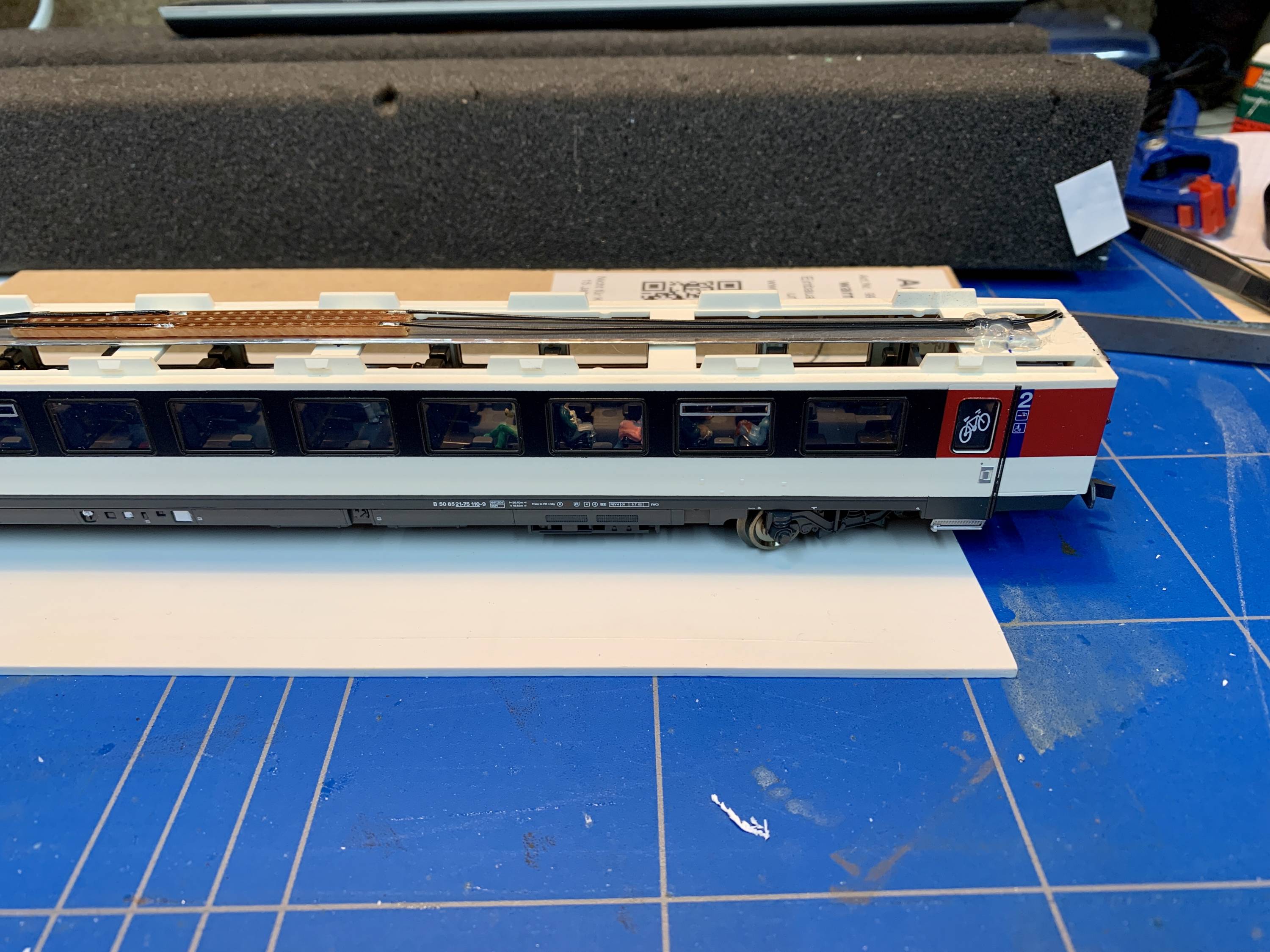

Kabel sauber angelötet und verlegt

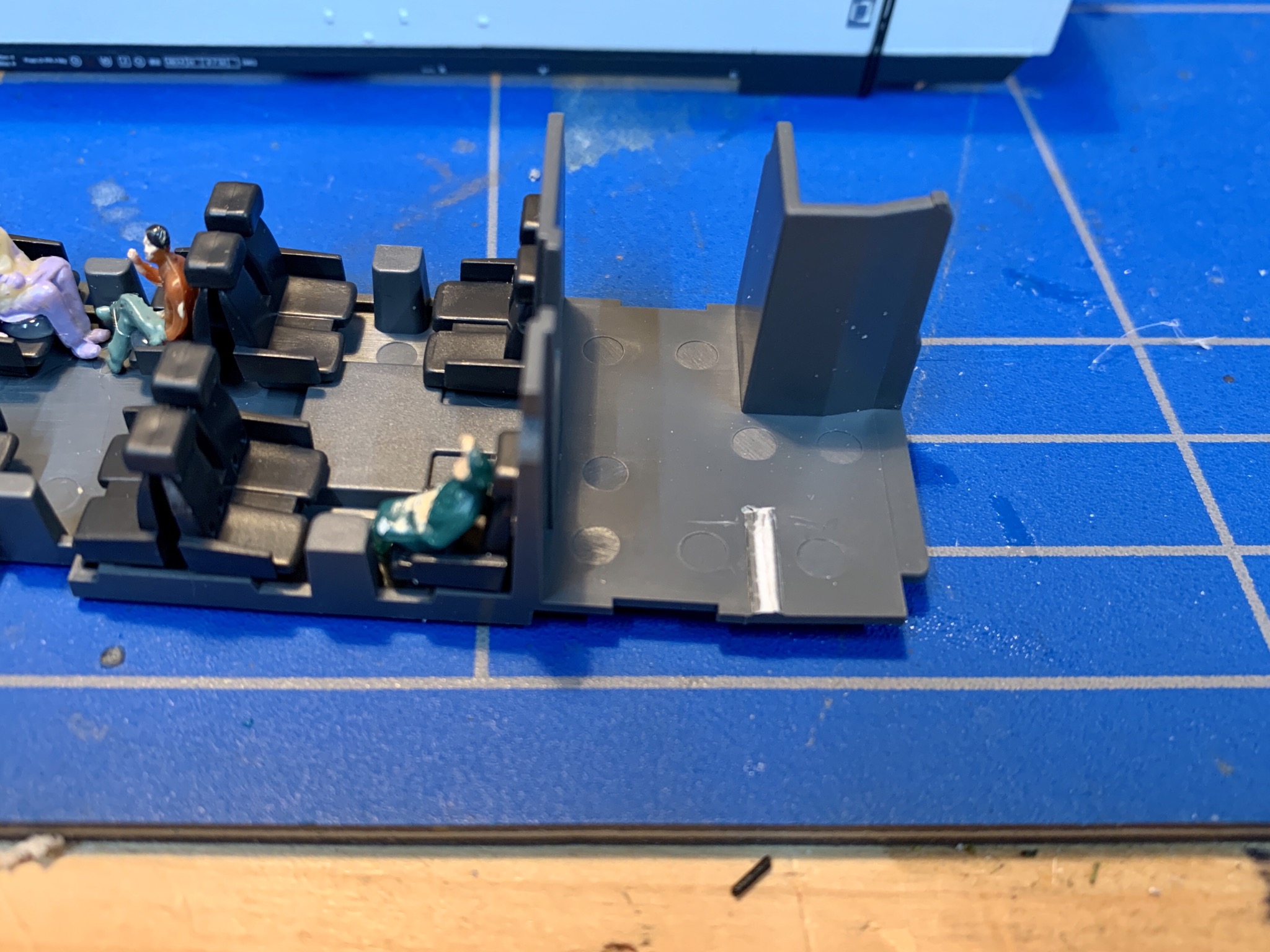

Diese kleine Wand musste leider weichen wegen dem Kondensator, bei einem 8mm Kondensator hätte es noch gepasst

Alles sauber eingepasst und Test gemacht, nun wieder zusammenbauen

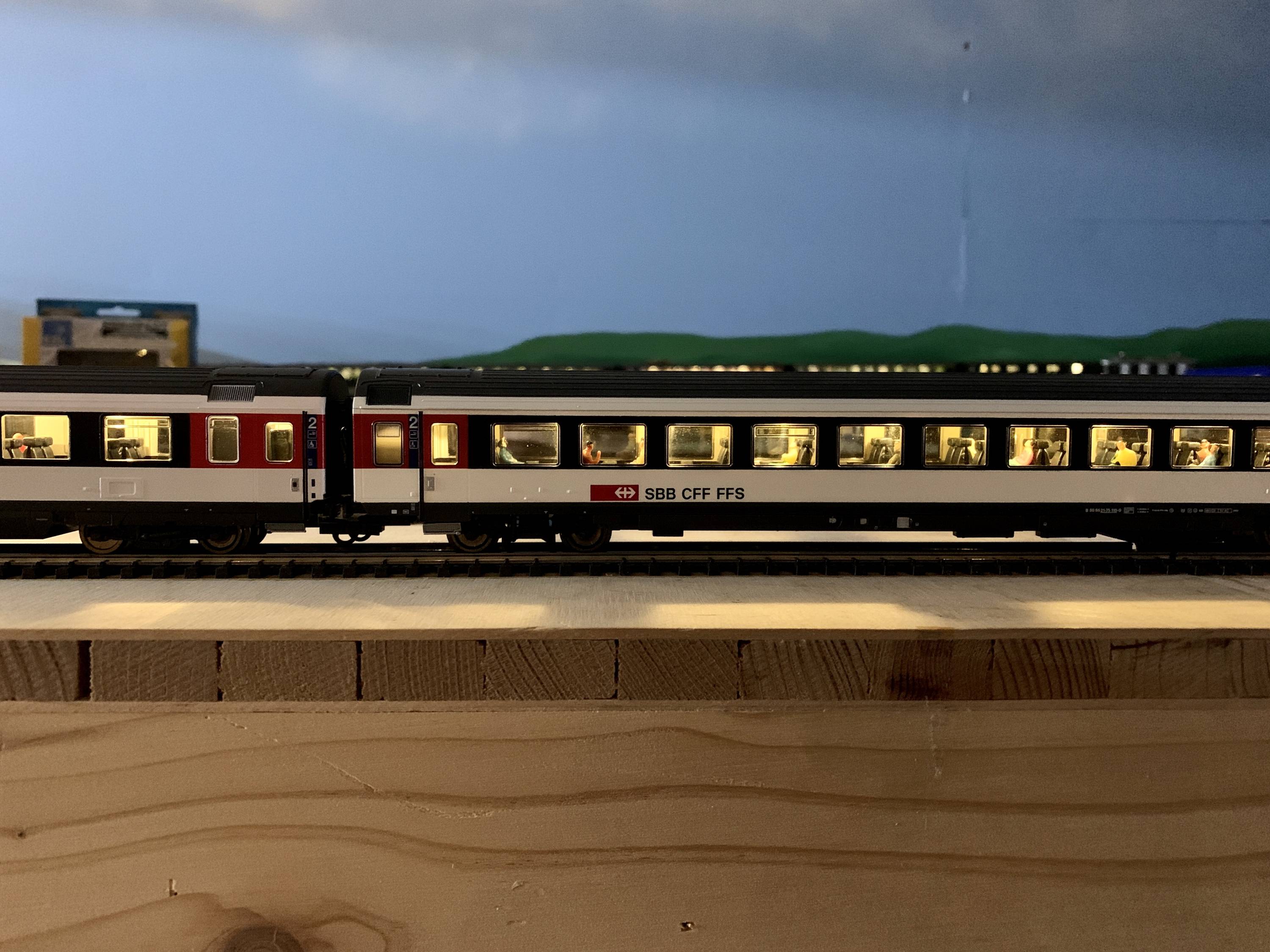

Auf dem Gleis, sieht toll aus

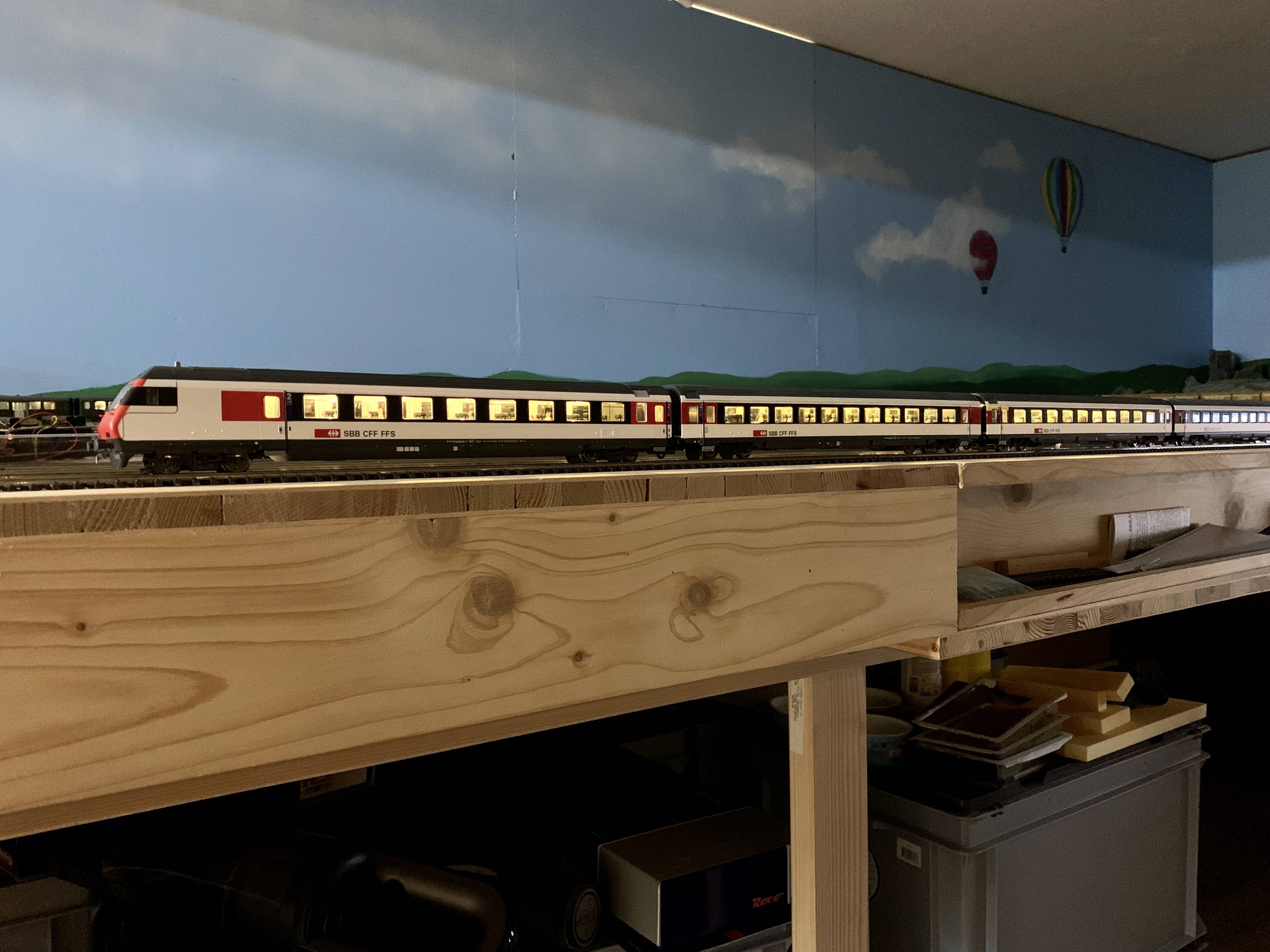

Das wären die ersten 3 Wagen, es folgen in diesem Zug noch 6 weitere
